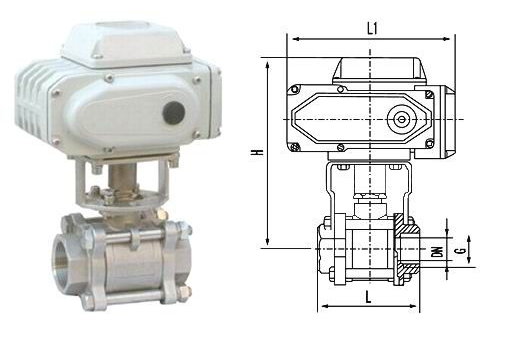

一、Q911F電動內螺紋球閥簡介:
    Q911F電動內螺紋球閥采用一體化結構,有輸入控制信號(4~20mA DC或1~5V DC)及單相電源即可控制運轉,具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力,特別適合于介質是粘稠,含顆粒,纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工教學和科研設備、電力等行業的工業自動控制系統中。Q911F電動內螺紋球閥是精小型電動執行器及不銹鋼內螺紋球閥組成的,球閥閥體可分為一體式、二片式和三片式,是304、316或316L不銹鋼材料硅溶膠精密鑄造而成。閥座采用聚四氟乙烯彈性密封結構,啟閉輕松密封可靠。適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
二、Q911F電動內螺紋球閥工作原理:
   Q911F電動內螺紋球閥以DC24V、AC220V或AC380V電源電壓作動力,直接接受統一標準信號(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),將此轉變成與輸入信號相對應的位移,以角度位移(0~90o)運動,改變球芯的旋轉開度,因此一定的輸入信號對應一定的位置開度,實現比例調節動作。(二位開關式接受DC24V、AC220V或AC380V電源電壓作動力,通過電機正反轉實現開關動作,并同時輸出開關閥位指示信號)。
三、Q911F電動內螺紋球閥產品特點:
1、安裝簡便,能以任意方向安裝于管道中的任意部位。
2、精小型電動執行器有多種電源可供選擇,更有防爆電裝。
3、閥體內通道平整光滑,可以輸送粘性流體、漿液以及固體顆粒。
4、直連方式,電動執行機構內置伺服系統,無須另配伺服放大器。
5、球閥和電動執行器之間無支架連接,一體化的外型結構緊湊,減少設備空間。
6、密封材料為聚四氟乙烯等,具有良好的自潤滑性,與球體的摩擦損小,故球閥的使用壽命長。

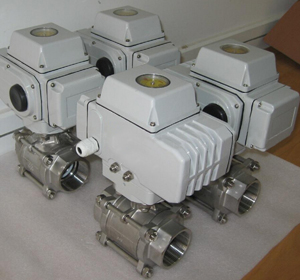

四、Q911F電動內螺紋球閥產品實拍:


五、Q911F電動內螺紋球閥主要技術參數:
1、閥體

閥體形式 內螺紋精鑄閥體
公稱通徑 DN6~100mm
公稱壓力 PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K
連接形式 管螺紋(G)、錐螺紋(NPT)
閥蓋形式 一體式
壓蓋型式 壓帽擰緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
2、閥內件
閥芯形式 O型球型閥芯
流量特性 快開特性
3、執行機構
執行器型號 DSR、3810R、DZW、HQ、PSQ電動執行機構
主要技術參數 電源電壓:220V/50Hz、380V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
防護等級:相當IP65(或IP67)、隔爆標志:ExdⅡBT4、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%

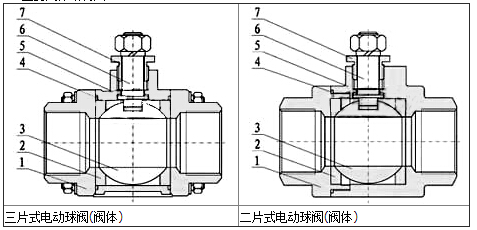

六、Q911F電動內螺紋球閥主要零件材料:
1 左閥體 WCB、CF8、CF8M、CF3M
2 閥座 PEFE、PPL、304、316
3 球體 WCB、CF8、CF8M、CF3M
4 密封圈 PTFE/金屬石墨纏繞墊片
5 右閥體(中閥體) WCB、CF8、CF8M、CF3M
6 閥桿 2Cr13304、316、316L
7 填料壓蓋 WCB、CF8、CF8M、CF3M
七、Q911F電動內螺紋球閥主要性能指標:
公稱通徑DN(mm) 6 8 10 15 20 25 32 40 50 65 80 100
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0~90°
泄露量Q 按GB/T4213-92,小于額定KV0.01%
基本誤差 ±1%
回差 ±1%
死區 ≤1%
八、Q911F電動內螺紋球閥主要性能參數:
試驗壓力(Mpa) 公稱壓力(Mpa) 壓力級(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5~0.7

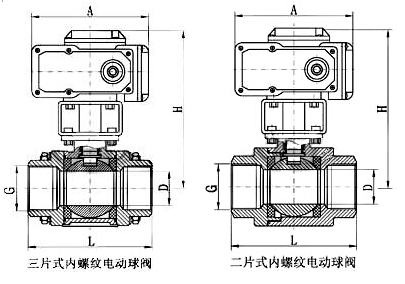

九、Q911F電動內螺紋球閥主要外形及連接尺寸:
